Blechbearbeitung

Der grösstmögliche Kundennutzen ist unser Ziel.

Seit 1980 stellt die Diethelm Fassadenbau AG Produkte aus Blech und Profilen her. Dementsprechend haben wir uns in dieser Zeit ein beträchtliches Wissen zu diesen Themen erarbeitet. Bauliche Erweiterungen und Investitionen im Produktionsbereich machten es möglich, unser Unternehmen in diesem Markt gut zu positionieren.

Produkte

Wir verstehen uns als Partner und kompetenter Qualitätsanbieter, der von A bis Z alles organisiert, wenn es um Bleche und Profile geht.

Produkte für die Industrie

Dank unserem modernen Maschinenpark und dem nötigen Know-how begleiten wir Sie von der Entwicklung bis zur Herstellung eines neuen Industrieproduktes.

Fassadenbleche

Ob flach, gelocht, geprägt oder geformt: Die Planung, Herstellung und Montage von Fassadenblechen gehört seit vielen Jahrzehnten zu unseren Kernkompetenzen.

Unterkonstruktionen

Ob aus Edelstahl oder Aluminium, ob aus gekanteten Blechen oder gepressten Profilen: Wir bieten auch die geeignete Unterkonstruktion für Fassadenbleche an.

Stahl- und Metallkonstruktionen

Wir stellen Produkte aus Aluminium, Stahl und Edelstahl für Metallbau, Architektur, Fahrzeug- und Anlagenbau, Fördertechnik sowie Bauhauptgewerbe und Umwelttechnik her.

Zargen und Fensterbänke

Unsere ästhetischen und funktionellen Fensterbänke und selbst entwickelten Zargen-Systeme sind als Einzelteile zum Zusammenstecken oder bereits verschweisst erhältlich – Sie als Kunde entscheiden!

Mit Know-how und modernstem Maschinenpark sind wir für jede Herausforderung gerüstet.

Jetzt Kontakt aufnehmen

Maschinenpark

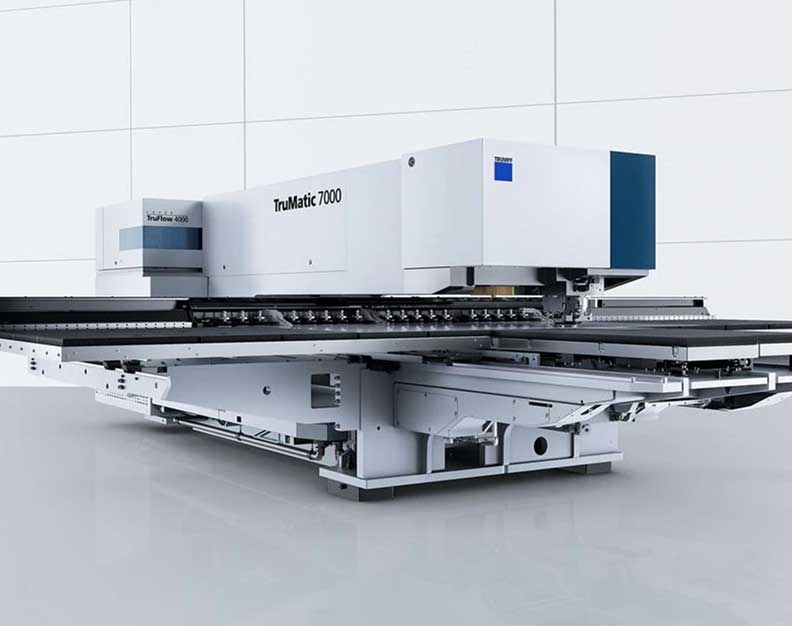

Trumpf TruMatic 700

Trumpf TruMatic 700

Die Stanz-Laser-Kombimaschine TruMatic 7000 von Trumpf kann nicht nur laserschneiden, stanzen, umformen, Gewinde formen, entgraten, markieren, sondern sie bietet auch grössere und höhere Umformungen nach oben und unten. Und sie arbeitet kratzerfrei.

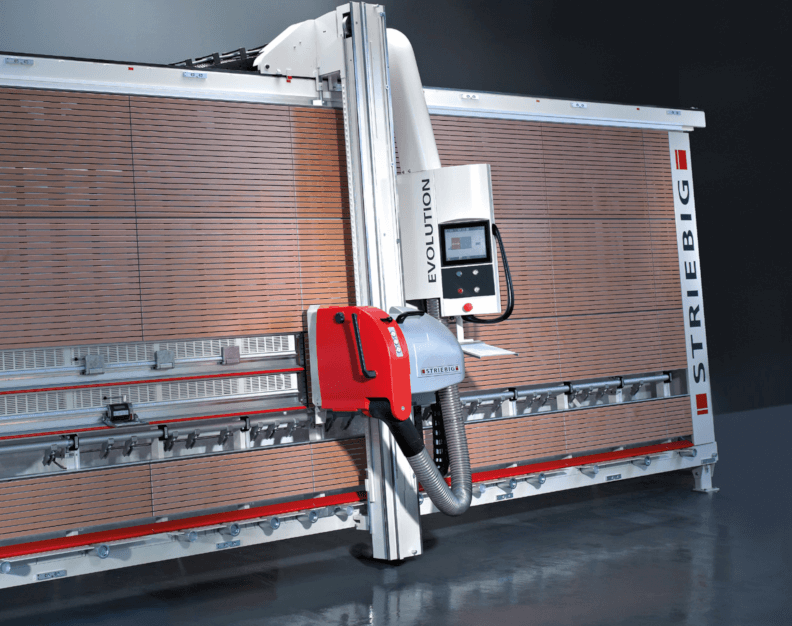

Striebig-Plattenfräsen

Striebig-Plattenfräsen

Arbeitsbereiche bis 7000 x 2000 mm

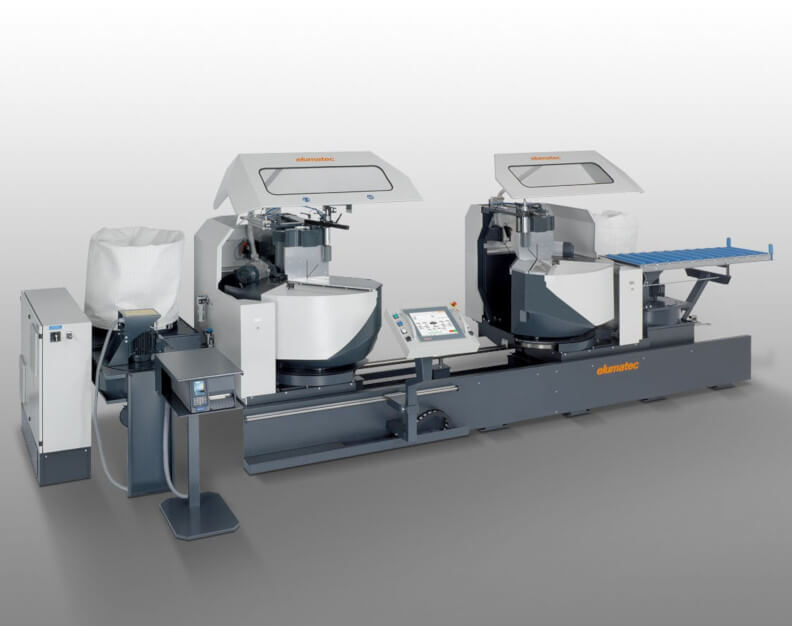

 Doppelgehrungssäge

Doppelgehrungssäge

Schift- und Gehrungsschnitte mit Sägeblatt – 550 mm Funktion automatisches Nachsetzen

Vollautomatisches Blech-Hochregallager FMG

Vollautomatisches Blech-Hochregallager FMG

100 Kassetten
Gesamtlagerkapazität 250 t
Auslagerungsterminals
An Lager: Aluminium, Stahl, Edelstahl

Hydraulische Tafelschere mit Stapelanlage

Hydraulische Tafelschere mit Stapelanlage

Schnittlänge 4000 mm
Schnittleistungen:
– Aluminium bis 10 mm
– Stahl bis 6 mm
– Edelstahl bis 5 mm

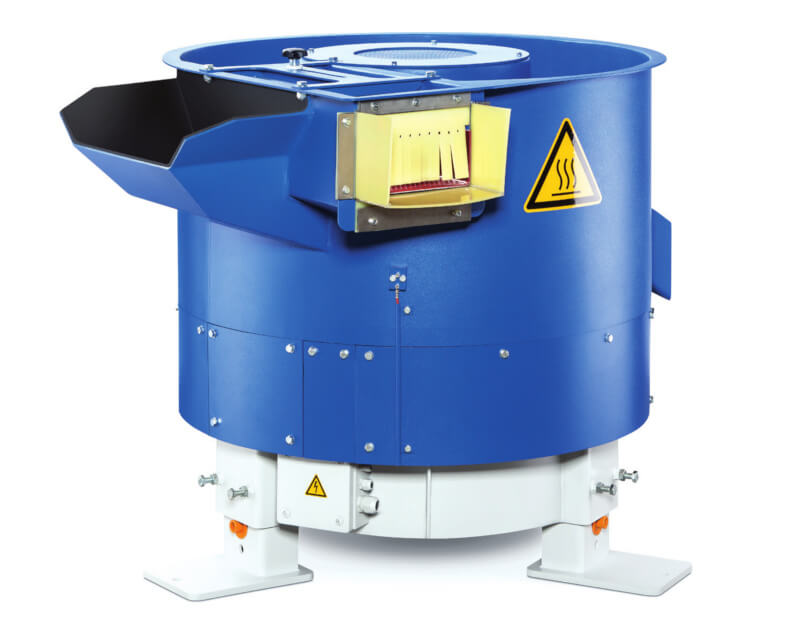

Walther Trowal

Walther Trowal

Rundtrockner G200

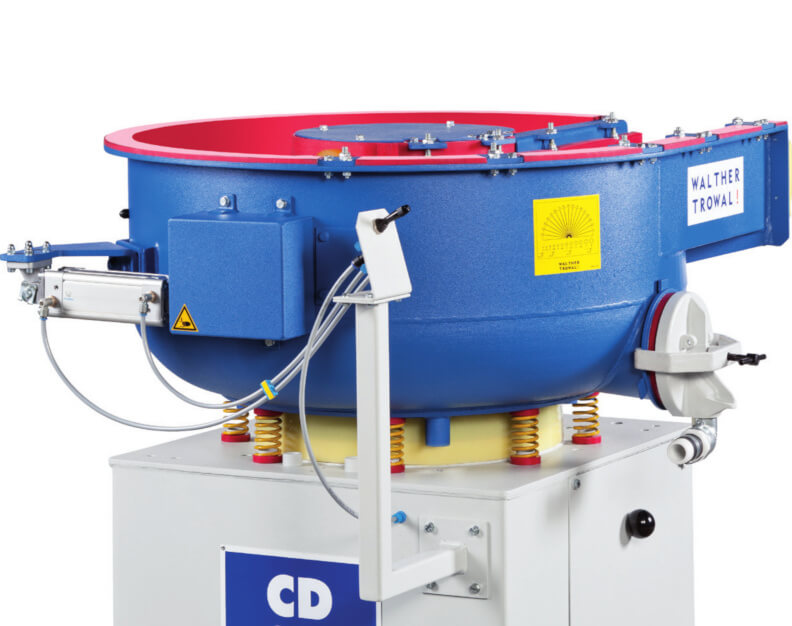

Walther Trowal

Walther Trowal

Rundvibrator CD400

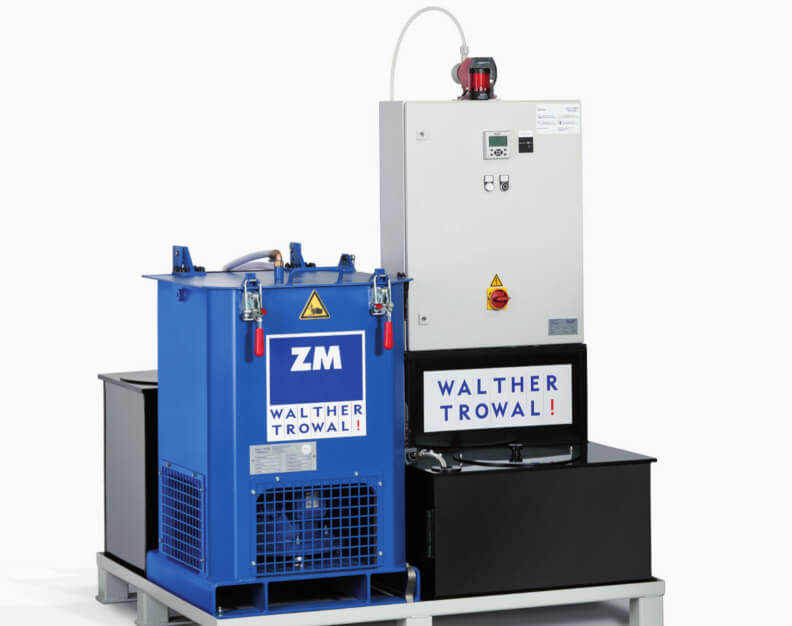

Walther Trowal

Walther Trowal

Zentrifuge ZM02 ECO

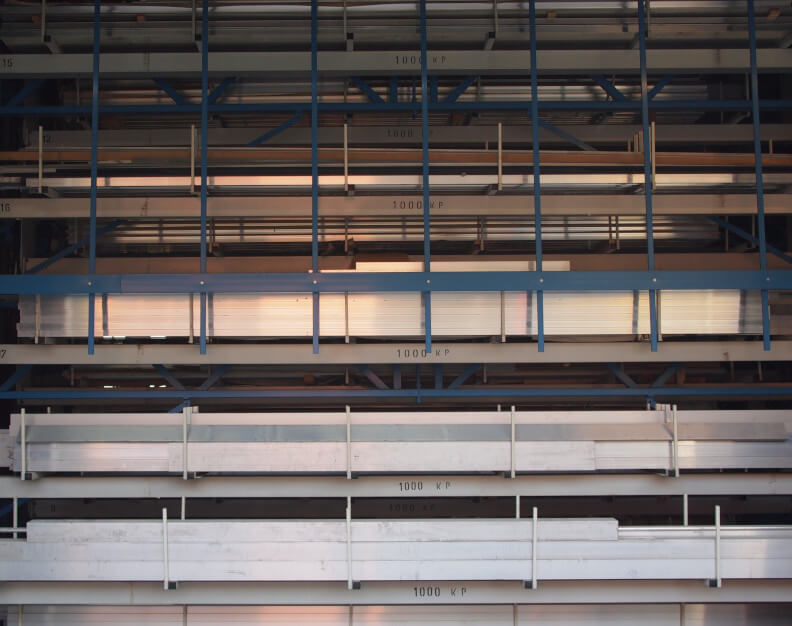

Paternoster

Paternoster

Lager für das Stab- und Profil­ma­terial

Unsere Dienstleistungen

Neben der klassischen Blechfertigung mit modernstem Maschinenpark unterstützen wir Sie auch bei der Weiterverarbeitung entlang Ihrer Wertschöpfungskette: Wir führen Schweissarbeiten nach verschiedenen Verfahren aus, übernehmen die Oberflächenbehandlung und den Zusammenbau, aber ebenso die Logistik und den Transport genau dahin, wo Sie es wünschen.

Wir verstehen uns als Qualitätsanbieter und lösen unsere Versprechen zuverlässig ein von der Genauigkeit der Produkte bis zur Einhaltung des Liefertermins. Unsere Abläufe und die interne Logistik sind bedarfsgerecht ausgelegt und so optimiert, dass wir Ihnen ein attraktives Preis-Leistungs-Verhältnis offerieren können.​​​​​​​

Beratung

Unsere Mitarbeiter sind langjährige Blechspezialisten, die Ihnen gerne und jederzeit beratend zur Seite stehen. Sie haben eine Idee, wir wissen wie man diese erfolgreich umsetzt!

Es ist uns wichtig, dass Sie als Kunde genau das erhalten, was Sie sich vorstellen. Deshalb stehen wir gerne zur Verfügung, um im Gespräch mit Ihnen die beste Lösung zu finden. Wir informieren Sie gerne über alle uns zur Verfügung stehenden Möglichkeiten und streben durch die Optimierung der Produktionsmethode ein attraktives Angebot an.

Datenaufbereitung

Am Anfang steht Ihr Bedürfnis. Dieses können Sie uns konventionell in Form von Skizzen und Handzeichnungen zukommen lassen. Oder einfacher und günstiger bereits in digitaler Form. Wie auch immer: Wir sind bestens dafür eingerichtet, das breite Spektrum an Kundenzeichnungen rationell zu bearbeiten und daraus ohne grosse Umwege die genaue Blechabwicklung zu erstellen.

Wir arbeiten bereits im Entwicklungs- oder Planungsstatus mit modernsten Hilfsmitteln. Einmal erfasste Daten können später direkt an die CNC-gesteuerten Maschinen gesendet werden. Dafür stehen uns zwei moderne CAD-Systeme in jeweils aktuellster Version zur Verfügung. Einerseits mit AutoCAD im Bereich 2-D, andererseits das 3-D-System von SolidWorks für komplex aufgebaute Blechkonstruktionen und Baugruppen.

Mit dem Technologieprogramm «SPI-Sheetmetalworks» steht uns darüber hinaus eine weitere, leistungsstarke Software zur Verfügung. Diese Anwendung verfügt über sämt­liche Maschinen- und Werkzeugdaten und ist dadurch in der Lage, die Teile auf den Zehntel eines Millimeters genau abzuwickeln. Die daraus errechneten Daten werden anschliessend für das Erstellen des Laser- oder Stanzprogrammes an das Programmiersystem TruTops der Kombimaschine von Trumpf weitergeleitet.

Die erstellten Programme werden auf dem Server sicher gespeichert und können bei Bedarf von der Maschine aus abgerufen werden. Somit können die Daten auch nach Jahren wieder verwendet werden.

Produktion

Wir schneiden, stanzen, Laser-schneiden und biegen hauptsächlich Stahl, Edelstahl und Aluminium in sämtlichen Ausführungsvarianten. Können aber ebenso Kupfer und Messing verarbeiten.

Die verschiedenen Bereiche der Wertschöpfungskette sind mittels Prozessen klar geregelt, was eine effiziente, schnelle, genaue und somit auch günstige Fertigung ermöglicht. Davon profitieren nicht nur wir, sondern in erster Linie unsere Kunden.

Oberflächenbehandlung

Alles aus einer Hand spart Zeit und Geld. Deshalb arbeiten wir mit etablierten Partnerunternehmen für folgende Verfahren der Oberflächentechnik zusammen:

  • Pulverbeschichten und Nasslackieren
  • Anodisieren von Aluminium
  • Feuerverzinken / Duplexieren
  • Edelstahlbeizen und Passivieren
  • Elektropolieren von Edelstahl
  • Galvanischverzinken und Chromatieren

Schweissarbeiten

Wir führen Schweissarbeiten nach verschiedenen Verfahren aus: Aluminium, Stahl und Edelstahl schweissen wir bedarfsgerecht mit dem entsprechenden Schweissverfahren und der dazugehörenden Nachbehandlung.

Wir beherrschen die Verfahren TIG, MIG & MAG, Punktschweissen sowie Bolzenschweissen. Selbstverständlich werden Edelstähle zur Schonung des Metallgefüges beim Schweissvorgang mit Formiergas geschützt.

Logistik & Transport

Selbstverständlich bringen wir die von Ihnen bestellte Ware genau dorthin, wo Sie es wünschen. Entweder mit eigenen Fahrzeugen oder in Zusammenarbeit mit bewährten Logistikpartnern. Auch hier streben wir in jedem Fall die bestmögliche Lösung im Interesse unserer Kunden an.

Lieferfristen

Das Lohngeschäft für Blech- und Metallteile ist durch die Kurzfristigkeit bei den Lie­ferterminen geprägt. Dementsprechend sind unsere Strukturen auf diese Bedürfnisse ausgerichtet. Damit die Aufträge jedoch nach unseren Qualitätsprozessen abgewickelt wer­den können, ist eine angemessene Lieferfrist unumgänglich. Diese kann je nach Auslastungsgrad kürzer oder länger sein. Die von uns bestätigten Termine halten wir grundsätzlich ein. Sollte es trotzdem im Ausnahmefall eine Lieferverzögerung geben, informieren wir frühzeitig darüber.​​​​​​​

Referenzen

Wir bieten nicht «nur» das Zuschneiden und Biegen von Blechen, sondern verstehen uns als Partner der alles organisiert, wenn es um Bleche und Profile geht.

Aluminium-Zargen

Material: Aluminiumblech 2 mm und 3 mm, anodisiert E6/EV1
Umlaufenden Fensterabschlüsse aus Metall.

Bearbeitung:

Mehr

Horizontal- und Vertikal-Riegel

Material: Aluminiumblech 3 mm, pulverbeschichtet.

Bearbeitung:

Gestanzt und abgekantet. Mehr

Verkleidungsbleche Hauseingang

Material: Aluminiumblech 3 mm, voreloxiert 15 mµ.

Bearbeitung:

Lasergeschnitten und abgekantet. Mehr

Zarge gesteckt

Material: Aluminiumblech 2 mm, pulverbeschichtet.

Bearbeitung:

Gestanzt, abgekantet, Fensterbänke geschweisst. Mehr

Zargen und Füllbleche gesteckt

Material: Aluminiumblech 2 mm, voreloxiert 15 mµ.

Bearbeitung:

Gestanzt und abgekantet. Mehr

Zargen gesteckt und verschraubt

Material: Aluminium-Strangpressprofile, nachträglich eloxiert 20 mµ.

Bearbeitung:

Zugeschnitten auf Doppelgehrungssäge, geklinkt und verschraubt. Mehr

Zargen verstärkt für Aufnahme Absturzsicherung

Material: Aluminiumblech 2 mm und 3 mm, pulverbeschichtet.

Bearbeitung:

Gestanzt, abgekantet, verschweisst und verschliffen. Mehr

Zargen geschweisst

Material: Aluminiumblech 2 mm, pulverbeschichtet.

Bearbeitung:

Gestanzt, abgekantet, verschweisst und verschliffen. Mehr

Schliessblech

Material: Rostfreier Stahl 1.4301 geschliffen 3 mm.

Bearbeitung:

Konturen lasergeschnitten, Gewinde im Umformverfahren auf TruMatic 7000, trowalisiert und abgekantet. Mehr

Dichtungsring

Material: Messing CuZn37, 0.5 mm.

Bearbeitung:

Stanz-Nippel-Verfahren. Mehr

Distanzhalter

Material: Stahlblech DD11 6 mm.

Bearbeitung:

Kontur und Löcher lasergeschnitten, Gewinde im Umformverfahren auf TruMatic 7000, trowalisiert und abgekantet. Mehr

Spritzschutz Reinigungseinheit

Material: Rostfreier Stahl 1.431 geschliffen, 1.2 mm.

Bearbeitung:

Komplett lasergeschnitten, abgekantet und umgeformt auf Abkantpresse, geschweisst im TIG-Verfahren, nachträglich Schweissnähte geschliffen. Mehr

Zinkenhalter

Material: Stahlblech DD11, 4 mm.

Bearbeitung:

Kontur lasergeschnitten, Loch gestanzt, abgekantet und trowalisiert. Mehr

Verbindungsplatte

Material: Stahlblech DD11, 8 mm.

Bearbeitung:

Kontur und Löcher lasergeschnitten/gestanzt. Mehr

Konterplatte

Material: Rostfreier Stahl 1.4301 2B, 5 mm.

Bearbeitung:

Kontur und Löcher lasergeschnitten, Gewinde im Umformverfahren auf TruMatic 7000. Mehr

Verriegelungshaken

Material: Stahlblech DD11, 4 mm.

Bearbeitung:

Kontur und Löcher lasergeschnitten, trowalisiert. Mehr

Bremshebelbrücke

Material: Rostfreier Stahl, 8/10 mm.

Bearbeitung:

Lasergeschnitten, Gewinde im Umformverfahren auf TruMatic 7000, geschweisst im TIG-Verfahren, Schweissnähte gereinigt. Mehr

Metallfassade Streckmetall

Material: Aluminium Streckmetall, 2 mm, Typ: Ambasciata pulverbeschichtet.

Bearbeitung:

Zugeschnitten auf Striebig, zum Teil abgebogen auf Abkantpresse. Mehr

Metallfassade Abkantblech

Material: Aluminiumblech 3 mm, pulverbeschichtet.

Bearbeitung:

Gestanzt und abgekantet. Mehr

Kombiniertes System / Metallfassade und Kompakt

Material: Metallteil aus Aluminiumblech 2 mm, pulverbeschichtet.

Bearbeitung:

Gestanzt und abgekantet, verklebt auf Baustelle. Mehr

Metallelemente

Material: Aluminiumblech 3 mm, pulverbeschichtet.

Bearbeitung:

Lasergeschnitten/gestanzt, abgekantet im Steppverfahren, geschweisst. Mehr

Fassadenmuster

Material: UK-Mischsystem horizontal/vertikal aus Aluminium-Strangpressprofilen.

Bearbeitung:

Zugeschnitten auf Doppelgehrungssäge, gestanzt und geklinkt. Mehr

Horizontales Unterkonstruktionssystem

Material: GFT-Konsolen CNS mit Aluminium-Abkantprofil 3 mm.

Bearbeitung:

Gestanzt und abgekantet. Mehr

Halteklammer für Keramikplatte

Material: Rostfreies Stahlblech 1.4301 F28,
1.5 mm.

Bearbeitung:

Löcher und Kontur lasergeschnitten und abgekantet. Mehr

Transportkiste

Material: Stahl St37.

Bearbeitung:

Lasergeschnitten, gestanzt und abgekantet. Schutzgas geschweisst MAG, nachträglich feuerverzinkt. Mehr

Beleuchtungskorb zu Turmkran

Material: Stahl St37.

Bearbeitung:

Lasergeschnitten, gestanzt, abgekantet. Verschweisst im MAG-Verfahren. Mehr
